タイル張り仕上げ|ひび割れ部Uカットシール材充てん工法(シーリング材)

ひび割れ部Uカットシール材充てん工法(シーリング材の場合)

外壁改修工事では、その仕上げの種類や劣化現象等の複合要因により、種々の工法が実施されていますが、当サイトにおいては標準工法として、4つの外壁改修工法を選定しています。

1.コンクリート打放し仕上げ外壁の改修
2.モルタル塗り仕上げ外壁の改修
3.タイル張り仕上げ外壁の改修
4.外壁シーリングの改修

こちらでは、タイル張り仕上げ「び割れ部Uカットシール材充てん工法(シーリング材)」をご紹介いたします。

工法のご紹介

1.改修範囲の確認

ひび割れ状況を確認し、改修範囲を決定する。

  • 確認は目視及びクラックスケール等による。
  • 改修範囲をチョーク等で明示する。

【使用する機材】

  • クラックスケール
  • スケール等

2.タイル撤去

ひび割れ部周辺のタイル張り仕上げを撤去する。

  • ひび割れ周辺をダイヤモンドカッター等で健全部分と縁を切って、損傷が拡大しないようにタイル目地に沿って切り込む。
  • タイル片は、のみ、タガネ等で健全部分への損傷が拡大しないよう、はりつ撤去する。
  • タイル撤去後に露出したひび割れを確認し、監督員に報告する。

【使用する機材】

  • 電動カッター等

3.カット

ひび割れに沿って電動カッター等を用いてU字型の溝を設ける。

  • 幅10mm 程度、深さ10 ~15mm 程度にひび割れの中心を外さないようにカットする。
  • Uカット後は切り粉の清掃を入念に行う。

【使用する機材】

  • ワイヤーブラシ
  • 刷毛
  • 圧縮空気等

4.プライマー塗布

プライマーを溝内部に均一に塗布する。

  • 被着体に適したプライマーを塗残しのないように塗布する。
  • プライマー塗布後、ごみ、ほこり等が付着した場合または充てんが出来ない場合は再清掃し、プライマーを再塗布する。

【使用する機材】

  • 刷毛
  • プライマーMP2000

5.計量・混練り

2成分形シーリング材の場合は製造所の仕様により、均一になるまで混練りする。

  • シーリング材の種類は特記による。
  • 可使用時間に見合った量を調合する。

【使用する機材】

  • S751NB、S700NB、POS シールLM
  • はかり
  • 混練容器
  • 混練具等

6.充てん・仕上げ

シーリング材を表面から3~5mm 低めに充てんし、平滑に仕上げる。

  • シーリング材が隅々まで行きわたるようにノズルをUカット溝に当て、加圧しながら空隙、打残しがないように、コンクリート表面から3~5mm 程度低めに充てんし、へらで押さえ下地と密着させて表面を平滑に仕上げる。

【使用する機材】

  • コーキングガン
  • カートリッジガン
  • パテベラ

7.養生

シーリング材が硬化するまで適切な養生を行う。

  • 損傷、汚染等のないようにするとともに降雨等からも適切な養生を行う。

【使用する機材】

  • 養生用具等

8.充てん・仕上げ

ポリマーセメントモルタルまたは軽量エポキシ樹脂モルタルを充てんし、コンクリート表面に合わせて平滑に仕上げる。

【使用する機材】

  • EP80

9.養生

ポリマーセメントモルタルまたは軽量エポキシ樹脂モルタルが硬化するまで適切な養生を行う。

  • 損傷、汚染等のないようにするとともに降雨からも適切な養生を行う。

10.清掃

充てん部以外に付着した材料を適切な方法で除去し、清掃する。

【使用する機材】

  • ディスクサンダー
  • 皮スキ

11.タイル張り

撤去部にタイル張り仕上げを行う。

  • 下地モルタルと構造体コンクリート界面の浮きで撤去面積が0.25 m2程度以下の場合はタイル部分張り替え工法、0.25 m2程度以上の場合はタイル張り替え工法を適用する。

【使用する機材】

  • タイルエースPro

12.自主検査

注入状態を確認する。

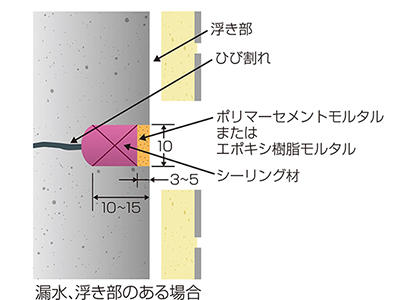

(注)改修に際し、ひび割れ部の発生している仕上げ材に漏水、浮きがみられる場合には、仕上材をはつり撤去したのち、構造躯体コンクリート面に対して改修工法を適用する。
漏水、浮きが発生していない場合には、仕上材に対して直接改修工法を適用する。

【使用する機材】

  • 目視
  • 指触
