コンクリート打放し仕上げ外壁の改修|ひび割れ部手動式注入工法

ひび割れ部手動式注入工法

外壁改修工事では、その仕上げの種類や劣化現象等の複合要因により、種々の工法が実施されていますが、当サイトにおいては標準工法として、4つの外壁改修工法を選定しています。

1.コンクリート打放し仕上げ外壁の改修
2.モルタル塗り仕上げ外壁の改修
3.タイル張り仕上げ外壁の改修
4.外壁シーリングの改修

こちらでは、コンクリート打放し仕上げ外壁の改修「ひび割れ部手動式注入工法」をご紹介いたします。

工法のご紹介

1.改修範囲の確認

ひび割れ状況を確認し、改修範囲を決定する。

  • 確認は目視及びクラックスケール等による。
  • 改修範囲をチョーク等で明示する。

【使用する機材】

  • クラックスケール
  • スケール等

2.清掃

ひび割れに沿って汚れを除去し、清掃する。

  • 幅50mm程度を清掃する。

【使用する機材】

  • ワイヤーブラシ
  • 皮スキ等

3.マーキング

注入孔位置のマーキングを行う。

  • 注入孔位置をスケール等で測定し、チョーク等で明示する。

▼注入孔の標準間隔

ひび割れ幅(mm) 注入孔の間隔(mm)
0.3以下 50~100
0.3~0.5 100~200
0.5~1.0 150~250
1.0以上 200~300

【使用する機材】

  • スケール
  • チョーク等

4.注入パイプの選定

座金付き注入パイプ、または注入孔を穿孔して設置する注入パイプを選定する。

【使用する機材】

  • 座金付き注入パイプ
  • 注入パイプ

5.穿孔

注入孔位置に電動ドリルで、直径8mm~13mm、深さ15mm~30mmに穿孔する。

  • 穿孔しない場合は、座金付き注入パイプを使用する。

【使用する機材】

  • 電動ドリル等

6.清掃

孔内の粉をブラシや圧縮空気等で除去する。

【使用する機材】

  • ブラシ
  • 圧縮空気等

7.計量・混練

主剤と硬化剤を規定量正確に計量し、均一になるまで充分混練する。

※可使時間内に使い切る量を計量する。

【使用する機材】

  • はかり
  • 混練容器
  • ヘラ等混練具
  • EP45

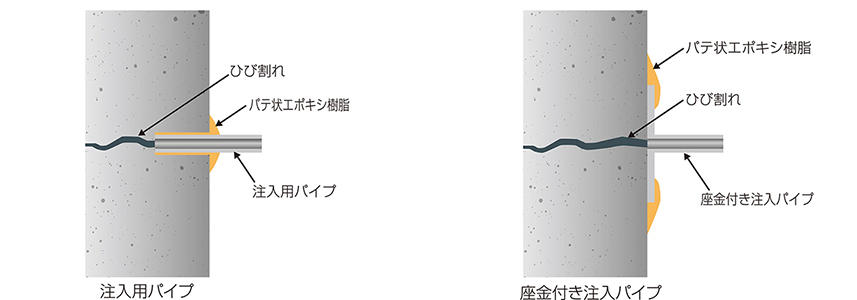

8.パイプ取り付け

注入孔に注入パイプを取り付ける。

  • パテ状エポキシ樹脂で取り付ける。

【使用する機材】

  • 座金付きパイプ
  • 注入用パイプ
  • パテベラ等
  • EP45、ハイクイック

9.仮止めシール

ひび割れ部をシールする。

  • パテ状エポキシ樹脂をパテベラ等で塗布し、幅30mm、厚さ2mm程度にシールする。
  • 裏面に注入材料が漏れるおそれのある場合は、監督員と協議し、裏面に仮止めシールを行うかまたは裏面より流失しない粘度の注入材を使用する。

【使用する機材】

  • パテベラ等
  • EP45、ハイクイック

10.養生

パテ状エポキシ樹脂が硬化するまで適切な養生を行う。

  • 衝撃を与えないようにし降雨等からも適切な養生を行う。

【使用する機材】

  • 養生用具等

11.計量・混練り

注入用エポキシ樹脂を製造所の仕様により、均一になるまで混練りする。

  • 主剤と硬化剤を正確に計量する。
  • 挙動しないひび割れに使用する注入剤はJIS A 6024の硬質形低粘度形、硬質形中粘度形とする。
  • 挙動するひび割れに使用する注入剤はJIS A 6024の軟質形低粘度形、軟質形中粘度形とする。

【使用する機材】

  • はかり
  • 混練容器
  • ヘラ等混練具
  • EP20

12.注入

混練りしたエポキシ樹脂をゆっくり注入する。

  • エポキシ樹脂の注入量は特記による。
  • 注入時は、シール部からの漏れをチェックし、注入する。
  • 垂直方向のひび割れは、下部の注入孔から上部へ順次注入する。
  • 水平方向のひび割れは片端部の注入孔から他端へ順次注入する。

【使用する機材】

  • グリスポンプ
  • パイプ
  • パッキン等

13.養生

注入用エポキシ樹脂が硬化するまで適切な養生を行う。

  • 注入孔を密封したまま適切な養生を行う。

【使用する機材】

  • 養生用具等

14.仕上げ

注入用エポキシ樹脂の硬化を見計らい、仮止めシール材及び注入パイプを適切な方法で撤去し清掃を行う。

【使用する機材】

  • ディスクサンダー
  • ワイヤーブラシ
  • 皮スキ等

15.清掃

改修部以外に付着した汚れ等を除去し、清掃する。

【使用する機材】

  • 皮スキ
  • ワイヤーブラシ
  • ディスクサンダー

16.自主検査

注入状態及び後片付けを確認する。

【使用する機材】

  • 目視
