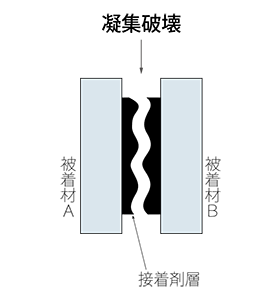

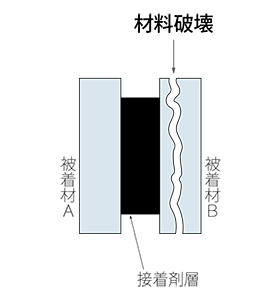

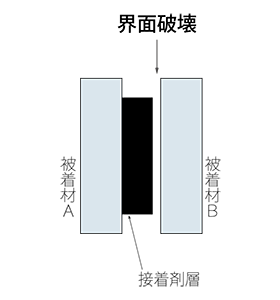

接着ガイド3.接合部の設計と破壊状態

1. 応力の分散

接着したときに形成される接着層には、一般にさまざまな応力が発生します。したがって「できるだけ最大の面積に、一様に応力を分布させる」のが最も望ましい接合部設計です。
これが、「応力を分散して面接合を行なう」という接着剤の最もすぐれた長所を生かす接合部設計の基本的な考え方です。

  1. 接着剤面積をできるだけ大きくとり、小さな面積や、突きつけ接合にならないようにする。
  2. 接着層が薄く均一になるようにする。
  3. 応力のかかる方向を、せん断や引張り方向になるようにし、はく離方向に応力がかかりにくいようにする。
  4. 欠こう部をなくすようにして、接着層の連続性を保持する。

2. 接合設計

接合部設計で広く一般に実用化されているものを次に示します。

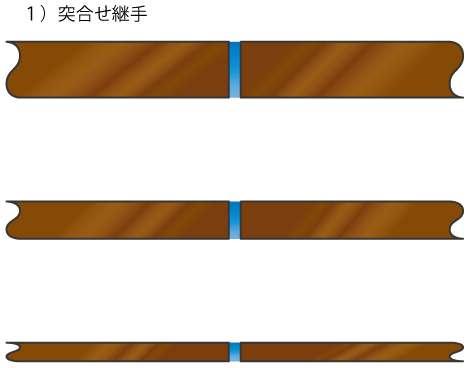

図:1)突合せ継手

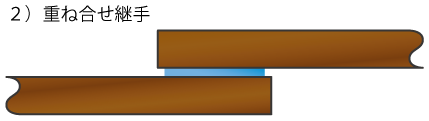

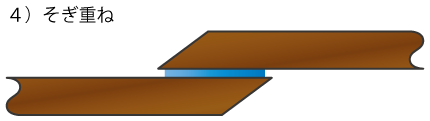

図:2)重ね合わせ継手、3)そぎ継手、4)そぎ重ね

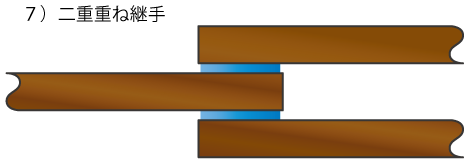

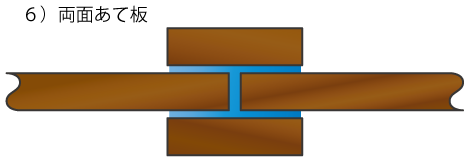

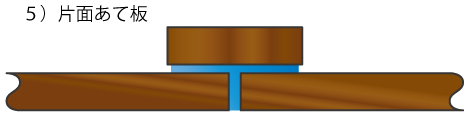

図:5)片面あて板、6)両面あて板、7)二重重ね継手

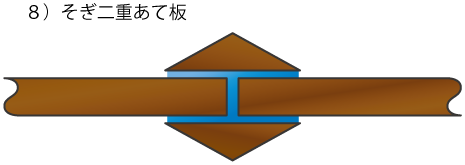

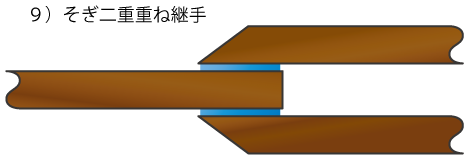

図:8)そぎ二重あて板、9)そぎ二重重ね継手
図:10)二重突合せ、11)引き込み両面あて板、12)和じゃくり
